Sufrideras MDI nuevas y usadas: superficie y espesor

Identificar las muestras antes de compararlas

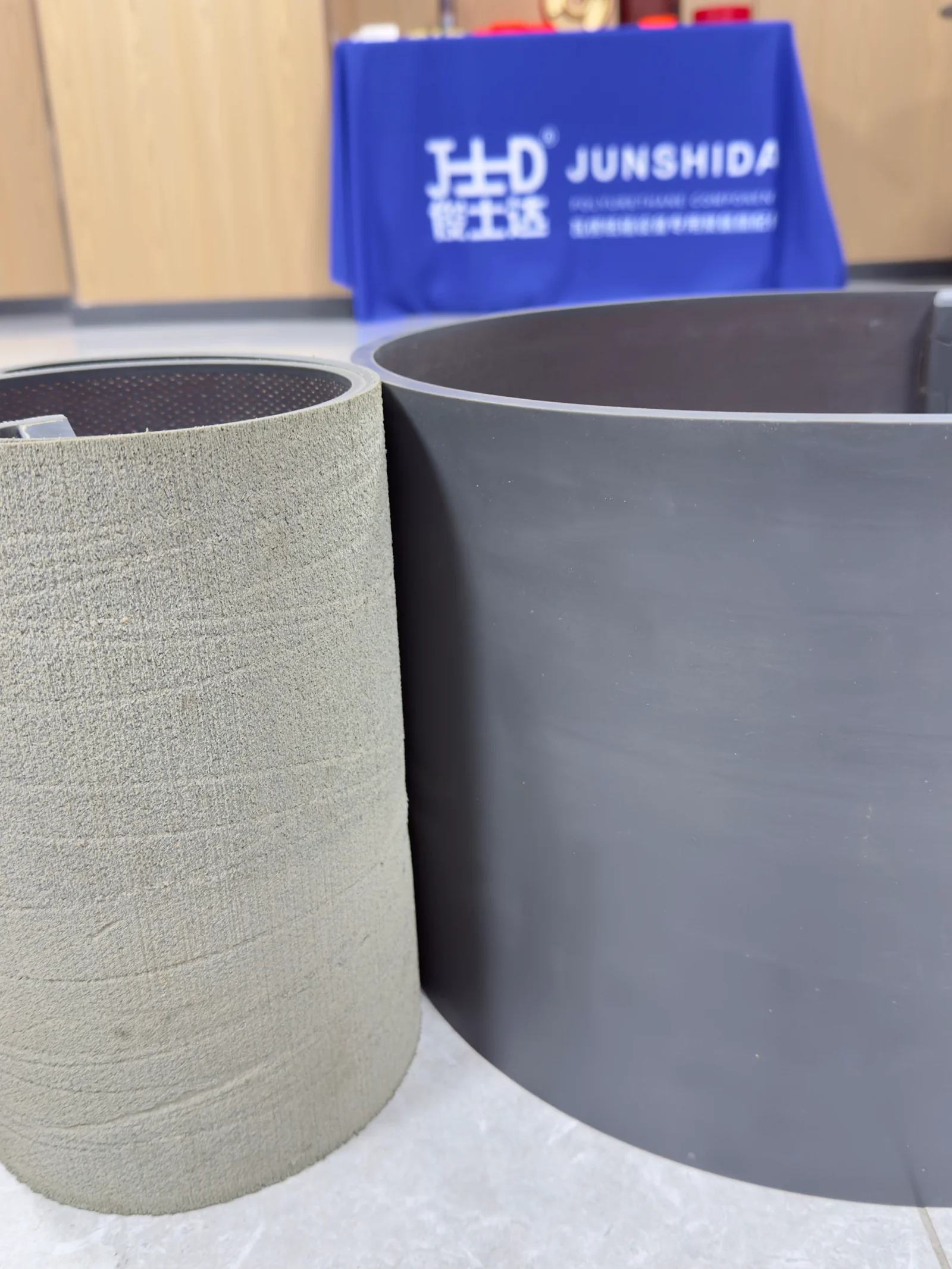

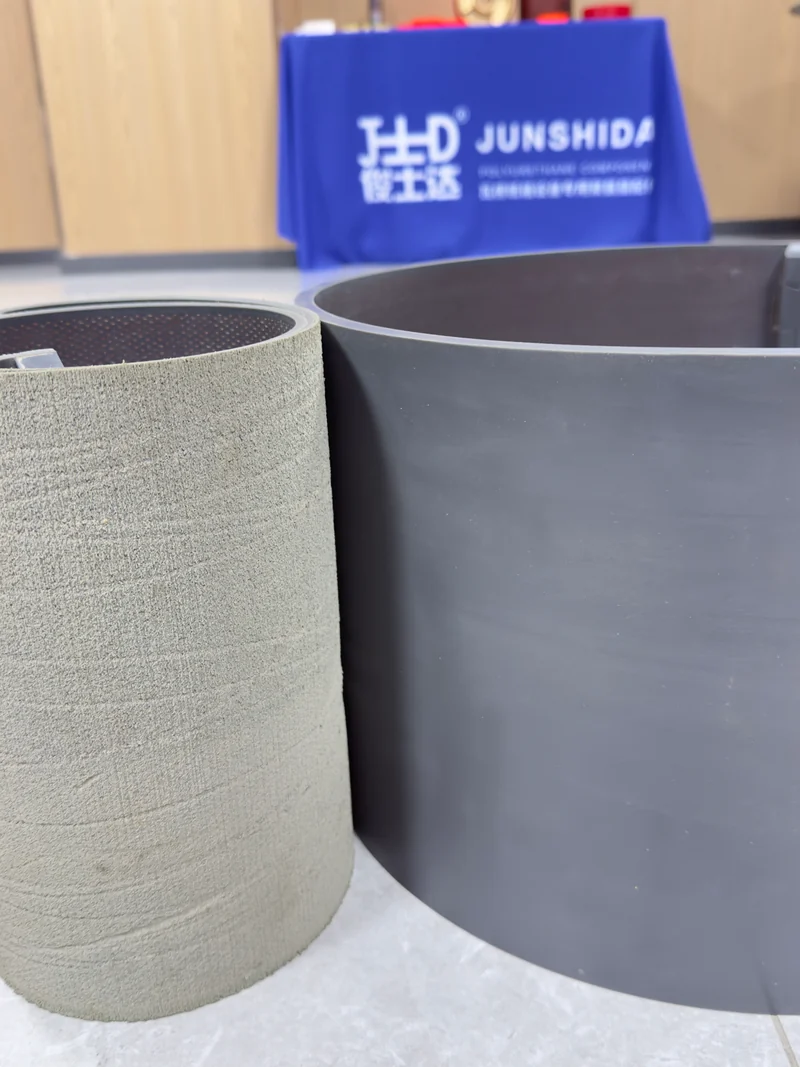

JUNSHIDA confirma que la sufridera grande y lisa es una MDI gris nueva sin usar y que las piezas con textura son MDI grises usadas. Son piezas distintas: no es un registro de la misma pieza antes y después. No se han establecido unas dimensiones originales comunes, las horas de servicio ni los ciclos de troquelado.

Observar la superficie sin suponer su historial

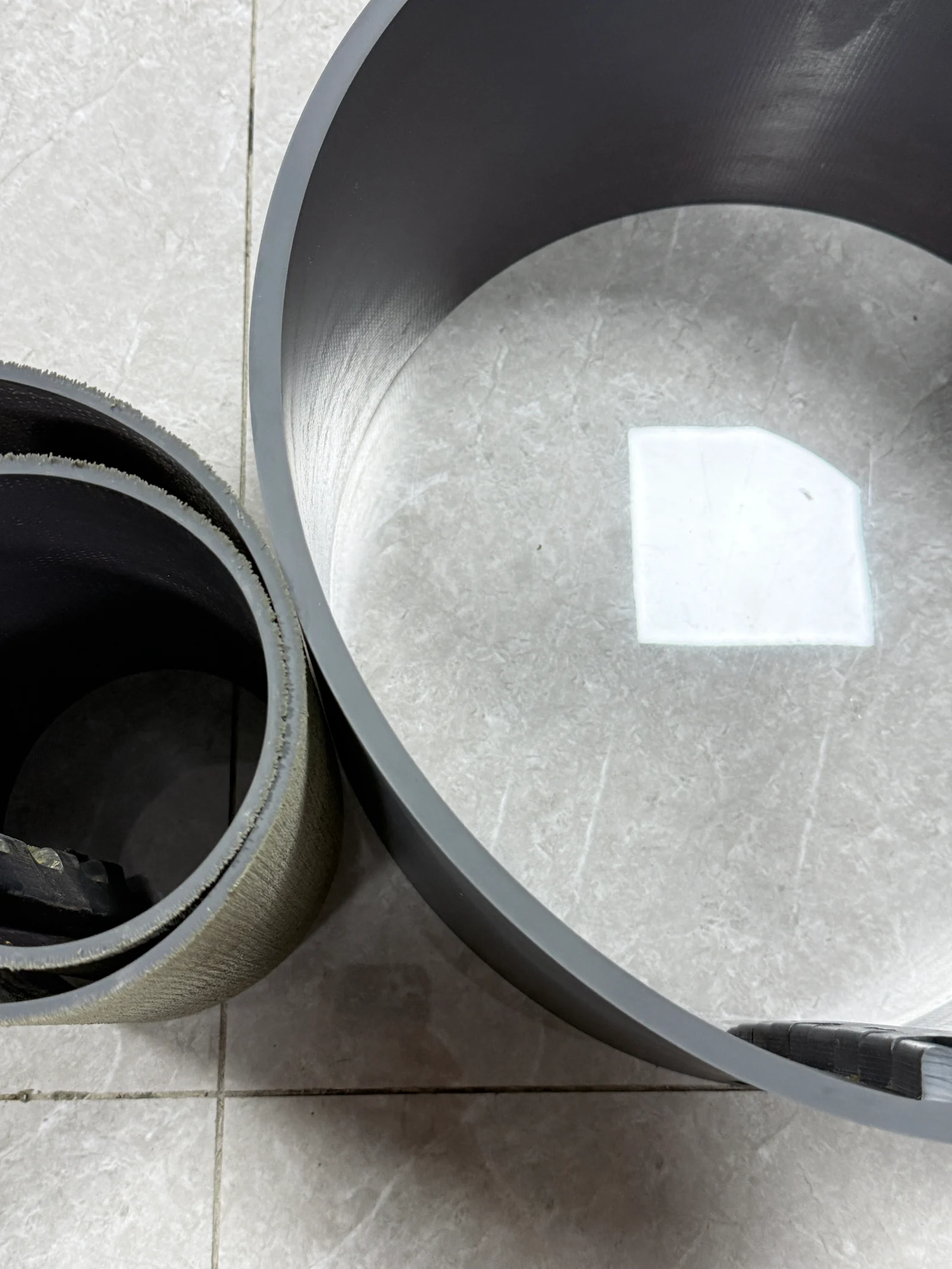

Las superficies exteriores de las muestras usadas presentan una textura visible; la nueva parece más lisa. Fotografíe la pieza completa, la superficie de trabajo, la cara interior y ambas uniones antes de interpretar un detalle.

El aspecto no permite distinguir por sí solo los residuos adheridos del deterioro del poliuretano ni determinar la profundidad del desgaste. Inspeccione y limpie únicamente según el procedimiento de mantenimiento aprobado; después registre surcos, bordes dañados o cambios locales. Los distintos diámetros fotografiados no demuestran una contracción debida al uso.

Comparar espesores con una referencia común

Parta de un plano o de una referencia sin usar de la misma especificación. Indique si cada lectura incluye el respaldo o mide solo la capa de poliuretano. Mantenga esas dos dimensiones separadas.

Marque posiciones repetibles a lo ancho y alrededor de la pieza y aplique el mismo método en puntos correspondientes. No tome una unión, un chaflán o un borde dañado como espesor normal de trabajo. Conserve cada lectura y su posición, no solo un promedio.

Solo puede interpretarse una diferencia de espesor como cambio dimensional si la referencia, las capas y los puntos son comparables. Comparar piezas nuevas y usadas sin relación dimensional no mide desgaste. No se asigna a estas muestras una pérdida de espesor ni un porcentaje de desgaste.

Leer la medida, no la inscripción del instrumento

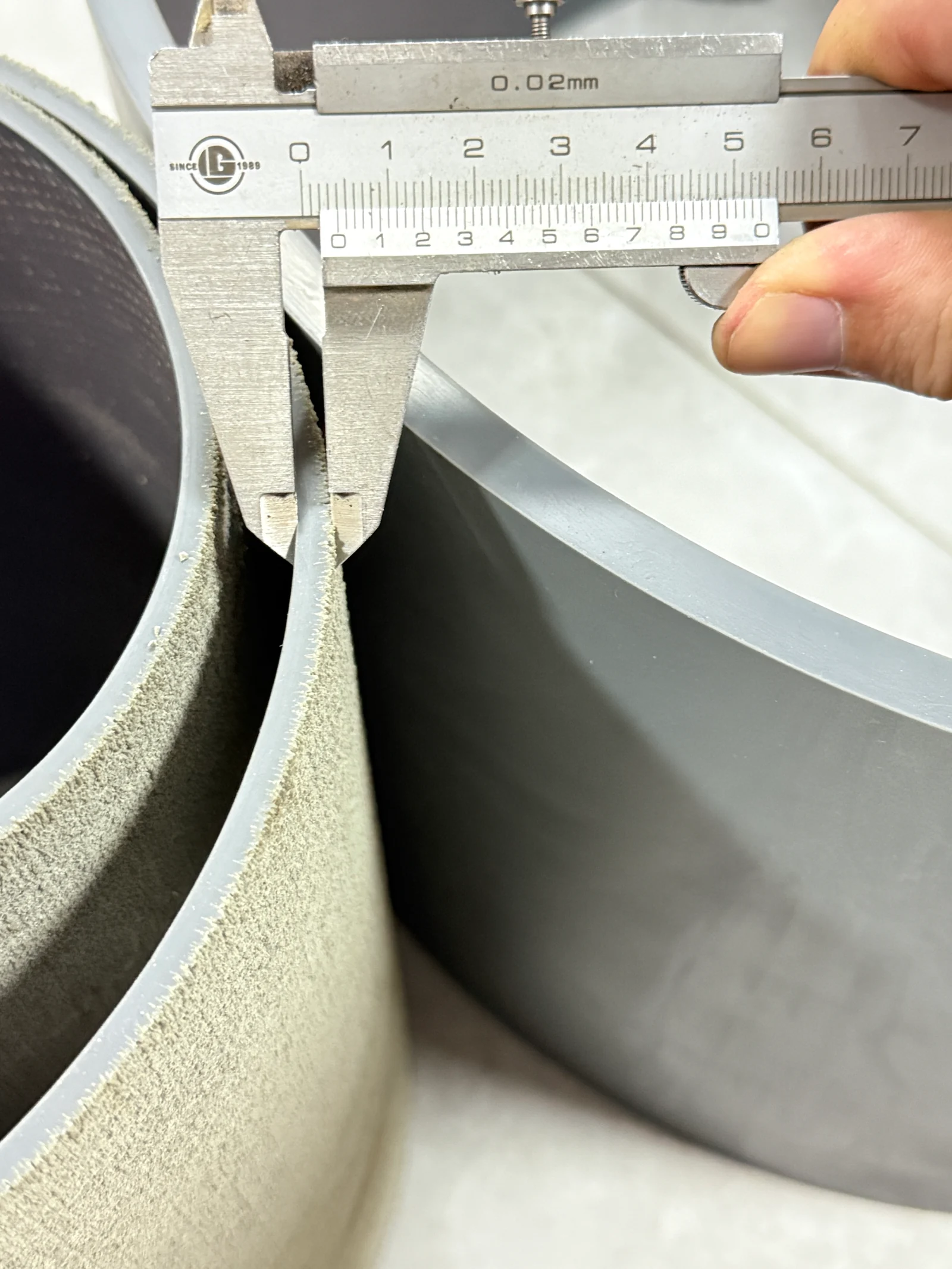

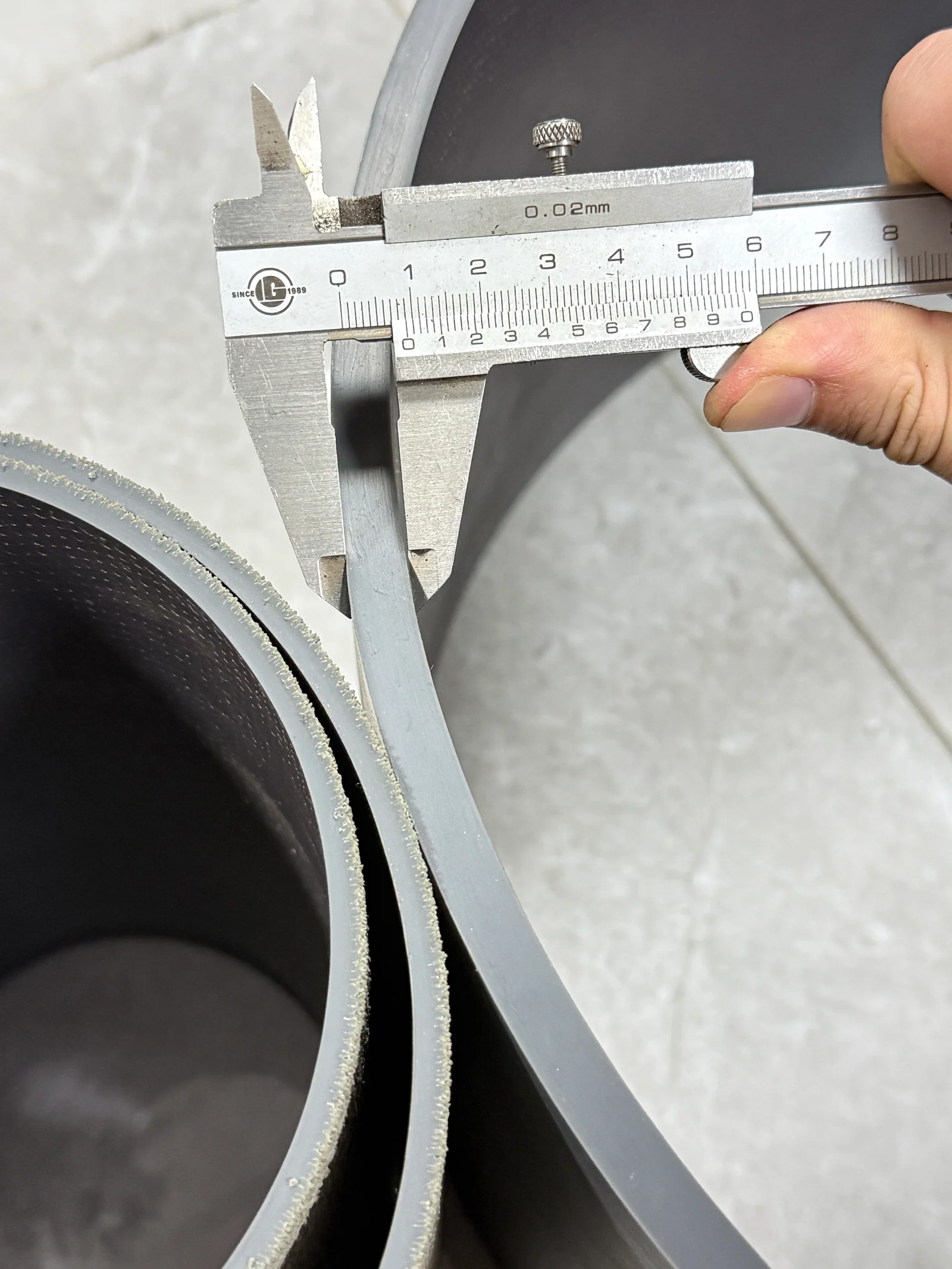

La inscripción «0,02 mm» del calibre vernier indica su división de escala; no es el espesor medido ni un certificado de calibración. Aquí no se publican lecturas numéricas obtenidas de estas fotos oblicuas.

Compruebe la limpieza de las caras de medición y el cero, lea de frente y mantenga constante la fuerza de contacto. El poliuretano compresible exige cuidado con esa fuerza; acuerde un método de fuerza controlada si el espesor es crítico. Consulte las referencias de medición.

Decidir con los datos de la máquina

Aplique los límites y el procedimiento de mantenimiento de la máquina concreta. Una superficie rugosa no demuestra por sí sola que deba sustituirse; una superficie lisa tampoco acredita que una pieza usada sea apta.

Revise las medidas junto con la calidad del troquelado, los surcos locales, los bordes, el respaldo y el asiento de las uniones. Si un defecto o una dimensión queda fuera de lo permitido, solicite la evaluación del responsable de mantenimiento antes de continuar. Este artículo no fija un espesor mínimo universal ni autoriza seguir trabajando.

Si sustituye una sola pieza, compare su altura de trabajo prevista con el resto del juego. Una pieza nueva de tamaño nominal puede no coincidir con las usadas. Confirme la variación permitida del conjunto y el ajuste antes del pedido.

Conservar un registro útil

• Modelo de máquina e identificación de pieza/posición; nueva o usada; plano o pedido anterior.
• Capa medida: espesor total o solo PU; instrumento, método, lectura y unidades en cada punto.
• Fotos generales, superficie, cara interior y uniones; defecto de corte y observaciones de mantenimiento.
• Horas y ciclos solo si están registrados; rotaciones si se conocen. Indique «desconocido» cuando proceda.
• Cantidad en piezas individuales o juegos completos; ciudad y país de entrega.

Descargar registro de inspección (.txt)

Consulte la guía de medición, las señales de sustitución y la revisión de ajuste del producto. Envíe el registro junto con las fotos para identificar los datos pendientes antes del presupuesto.

• Guía de medición de sufrideras
• Cuándo sustituir las sufrideras
• Revisar las sufrideras de poliuretano
