Cubiertas con respaldo de acero
Estructura diseñada para estabilidad dimensional y troquelado continuo exigente.
PIEZAS PARA TROQUELADO ROTATIVO
Cubiertas de yunque de poliuretano adaptadas a su máquina
Cubiertas resistentes al desgaste desarrolladas según el modelo, plano, muestra y condiciones de trabajo de su equipo.
Medidas a medidaSegún la máquina
Dureza a medidaSegún la aplicación
Plano o muestraSoporte de identificación
DESCRIPCIÓN DEL PRODUCTO
Una superficie de corte estable para una producción constante
JUNSHIDA fabrica cubiertas de yunque, también llamadas mantas de troquelado rotativo, para la sección de corte de máquinas de cajas de cartón corrugado. El colado de PU, los moldes, el mecanizado y la inspección dimensional se coordinan en nuestro taller.
- Poliuretano para la aplicaciónPreparado para condiciones repetidas de corte, impacto y desgaste.
- Dimensiones específicasAnchura, espesor, dureza, ranuras y cierre se confirman mediante modelo, plano o muestra.
- Dos sistemas de cierreOpciones con respaldo de acero o cierre de dedos.
- Producción directaColado de PU, moldes, mecanizado de precisión e inspección dimensional.
Especificaciones del producto
ProductoCubierta de yunque / manta de troquelado rotativo
MaterialPoliuretano colado (PU)
AplicaciónSección de corte de troqueladoras rotativas para cajas corrugadas
EstructurasRespaldo de acero o cierre de dedos, adaptado a la máquina
DurezaSegún máquina, cartón y presión de corte
DimensionesSegún modelo, plano o muestra física
ColorPrincipalmente azul; otros colores bajo pedido
Serie TDI azulVida de referencia de aproximadamente 3 millones de ciclos
Serie MDI grisVida de referencia de aproximadamente 7 millones de ciclos
Opciones a medidaAnchura, espesor, dureza, ranuras, cierre y dimensiones de montaje
Soporte de producciónColado de PU, moldes, mecanizado e inspección dimensional
Las dimensiones, tolerancias y dureza exactas se confirman antes de fabricar.
SERIES TDI Y MDI · FOTOS EN MÁQUINA
Referencias de vida útil para TDI azul y MDI gris

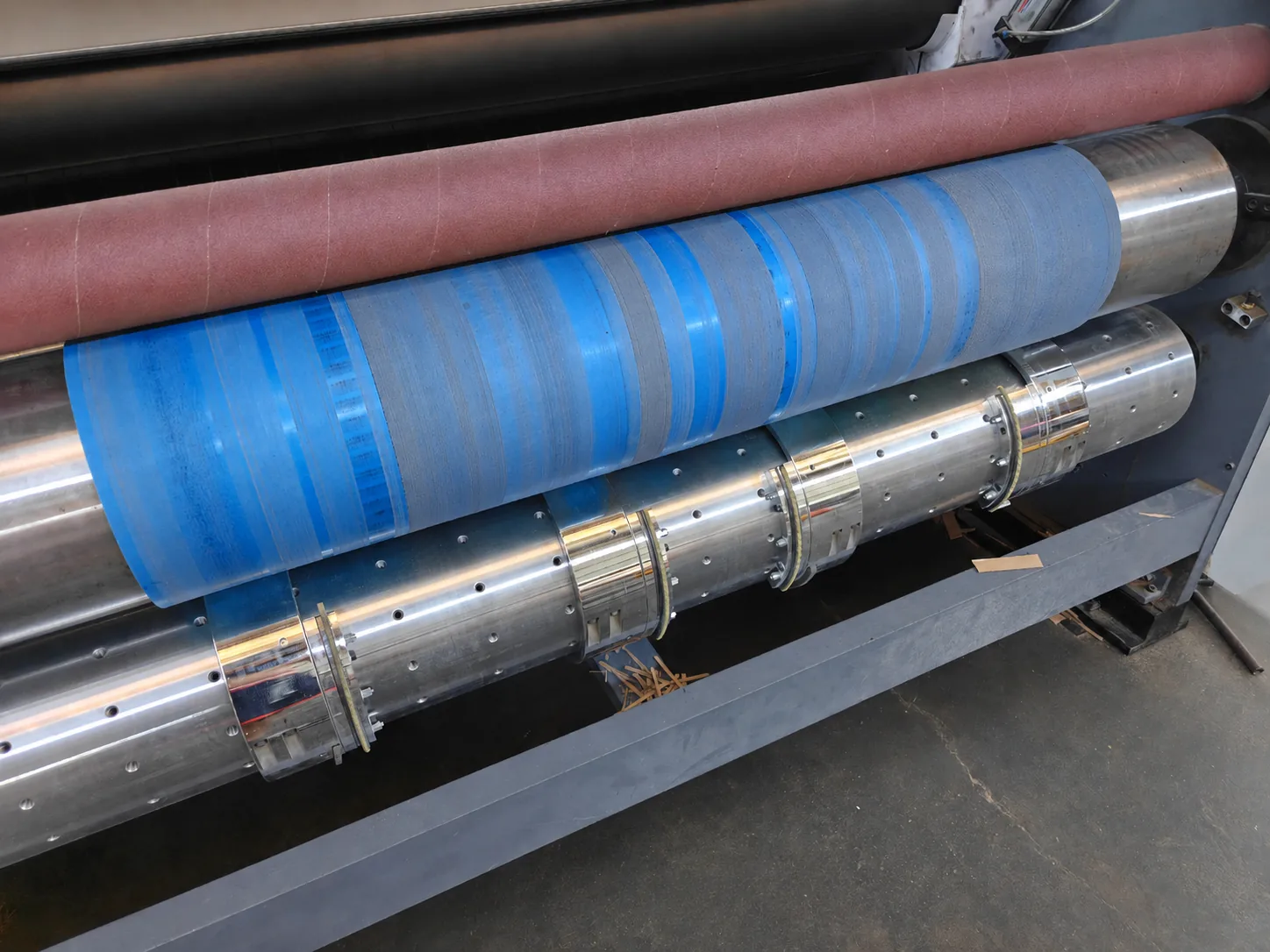

Estas fotos de producción muestran la serie MDI gris instalada en una troqueladora rotativa y la serie TDI azul después del uso. La serie TDI azul tiene una vida de referencia de aproximadamente 3 millones de ciclos, mientras que la serie MDI gris tiene una vida de referencia de aproximadamente 7 millones.
La vida útil es una referencia típica, no una garantía fija. El resultado depende de los ajustes de la máquina, el estado del troquel, la presión, el cartón, la rotación y el mantenimiento.
SERIE TDI AZUL · DETALLES DEL PRODUCTO
Cubiertas TDI azules vistas desde cada lado funcional
Estas vistas de estudio muestran la superficie de corte de poliuretano azul, el respaldo de acero y los detalles de conexión. La estructura y las dimensiones finales se adaptan al modelo de máquina, plano o muestra física.
OPCIONES DE CIERRE
Seleccione la estructura adecuada para su máquina
Envíenos la estructura actual o los datos del equipo para revisar el método de montaje.
Cubiertas con cierre de dedos
Sistema entrelazado para facilitar instalación, desmontaje y sustitución rutinaria.
Fabricación según plano o muestra
Podemos revisar los datos de la máquina, un plano o la pieza existente.
APLICACIONES
Troquelado rotativo para embalaje de cartón corrugado
La cubierta proporciona una superficie de apoyo estable para el cilindro portacuchillas y favorece cortes uniformes y una producción continua.
Troqueladoras rotativas
Para la sección de corte de máquinas de cajas de cartón corrugado.
Líneas de cajas
Superficie de desgaste reemplazable para producción de embalajes.
Cartón impreso
Para cajas impresas y planchas de cartón corrugado.
Sustitución de cubiertas
Reemplazo de cubiertas gastadas según datos o muestra.
Producción continua
Para condiciones exigentes de troquelado de alta frecuencia.
Cambio rápido
El cierre de dedos facilita instalación y sustitución rutinaria.
CÓMO MEDIR ANTES DE COTIZAR
Ocho datos para confirmar la cubierta correcta
Las medidas y fotografías claras ayudan a revisar dimensiones, dureza y sistema de cierre.
Marca y modelo
Envíe una foto de la placa de la máquina cuando esté disponible.
Diámetro del cilindro
Mida el diámetro en la posición donde se instala la cubierta.
Anchura de la cubierta
Mida la anchura total de la cubierta actual.
Espesor
Mida la capa de PU o el espesor total e indique cuál proporciona.
Anchura y profundidad de ranura
Para sistemas de acero o cierre, mida ambas dimensiones.
Fotos del cierre
Fotografíe claramente la unión, el extremo y la parte posterior.
Dureza requerida
Indique la dureza original o comparta máquina y condiciones de uso.
Plano o muestra
Si las medidas no son seguras, envíe un plano o una muestra para confirmar.
DATOS PARA COTIZAR
Información necesaria para confirmar la cubierta
- Marca y modelo de la máquina
- Número de pieza actual
- Diámetro del cilindro
- Anchura y espesor
- Anchura y profundidad de la ranura
- Dureza requerida
- Cantidad requerida
- Plano o fotos del producto
PREGUNTAS FRECUENTES
Preguntas sobre cubiertas de yunque
¿Pueden fabricar según el modelo de mi máquina?
Sí. Envíe el modelo, fotos de la cubierta actual, un plano o una muestra. Revisaremos la estructura y confirmaremos las dimensiones.
¿Cuál es la diferencia entre respaldo de acero y cierre de dedos?
El respaldo de acero es adecuado para troquelado continuo exigente y ofrece una estructura estable. El cierre de dedos facilita instalación y sustitución. La elección depende del diseño de la máquina.
¿Se puede personalizar la dureza?
Sí. La dureza puede seleccionarse según la presión de la máquina, el cartón y los requisitos de troquelado.
¿Qué información necesitan para cotizar?
Modelo de máquina, diámetro del cilindro, anchura y espesor, anchura y profundidad de ranura, dureza, cantidad y fotos claras.
¿La vida útil es fija?
No. Depende de la presión, el estado del troquel, el cartón, los ajustes, la rotación y el mantenimiento. Las cifras de esta página son referencias.
¿Pueden fabricar a partir de una muestra sin plano?
Sí. Puede enviar una muestra física para medir, revisar la estructura y desarrollar el molde.
¿Es fácil realizar pedidos repetidos?
Sí. Después de confirmar dimensiones y estructura, conservamos la referencia de producción para agilizar pedidos posteriores.
